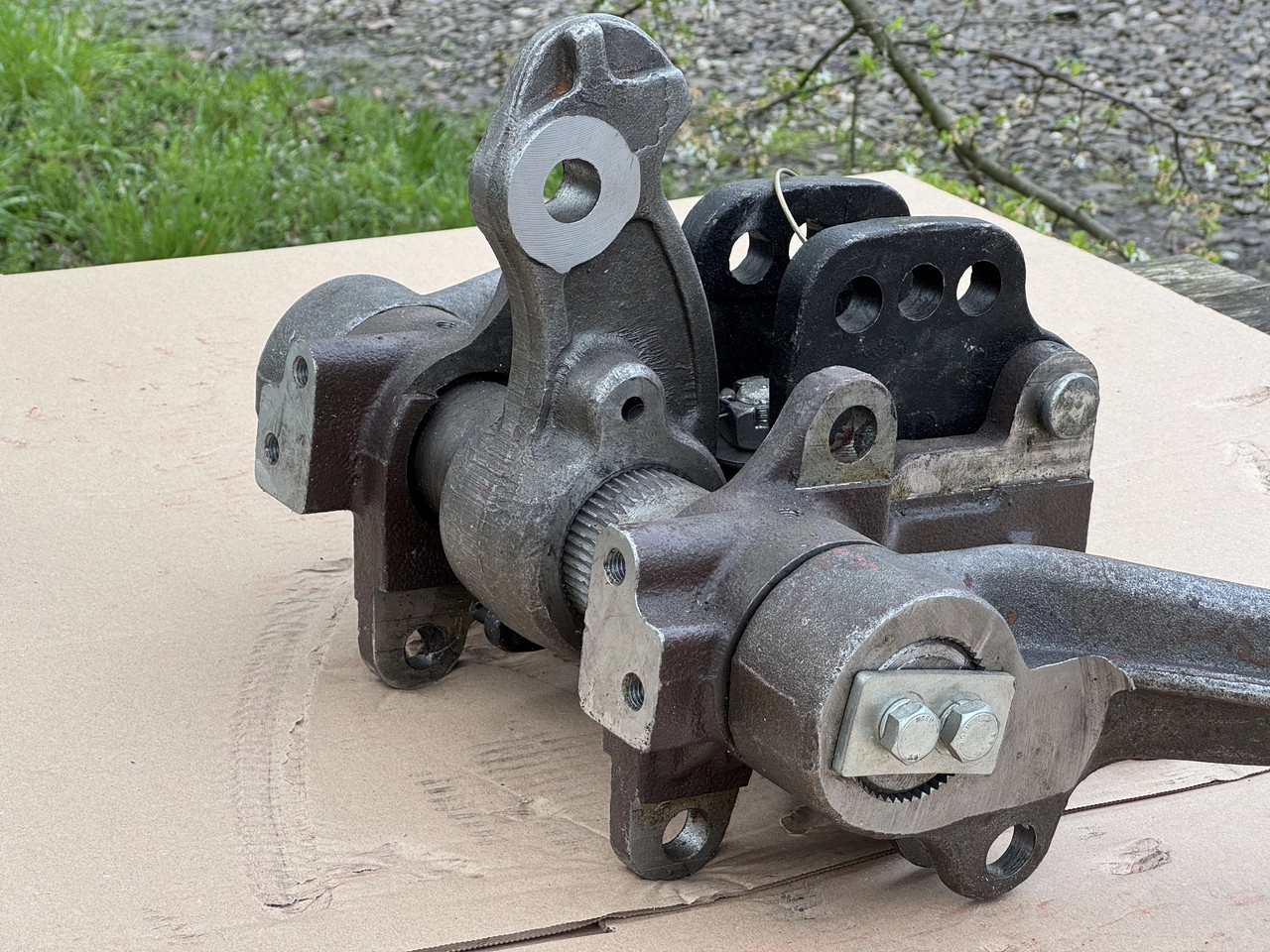

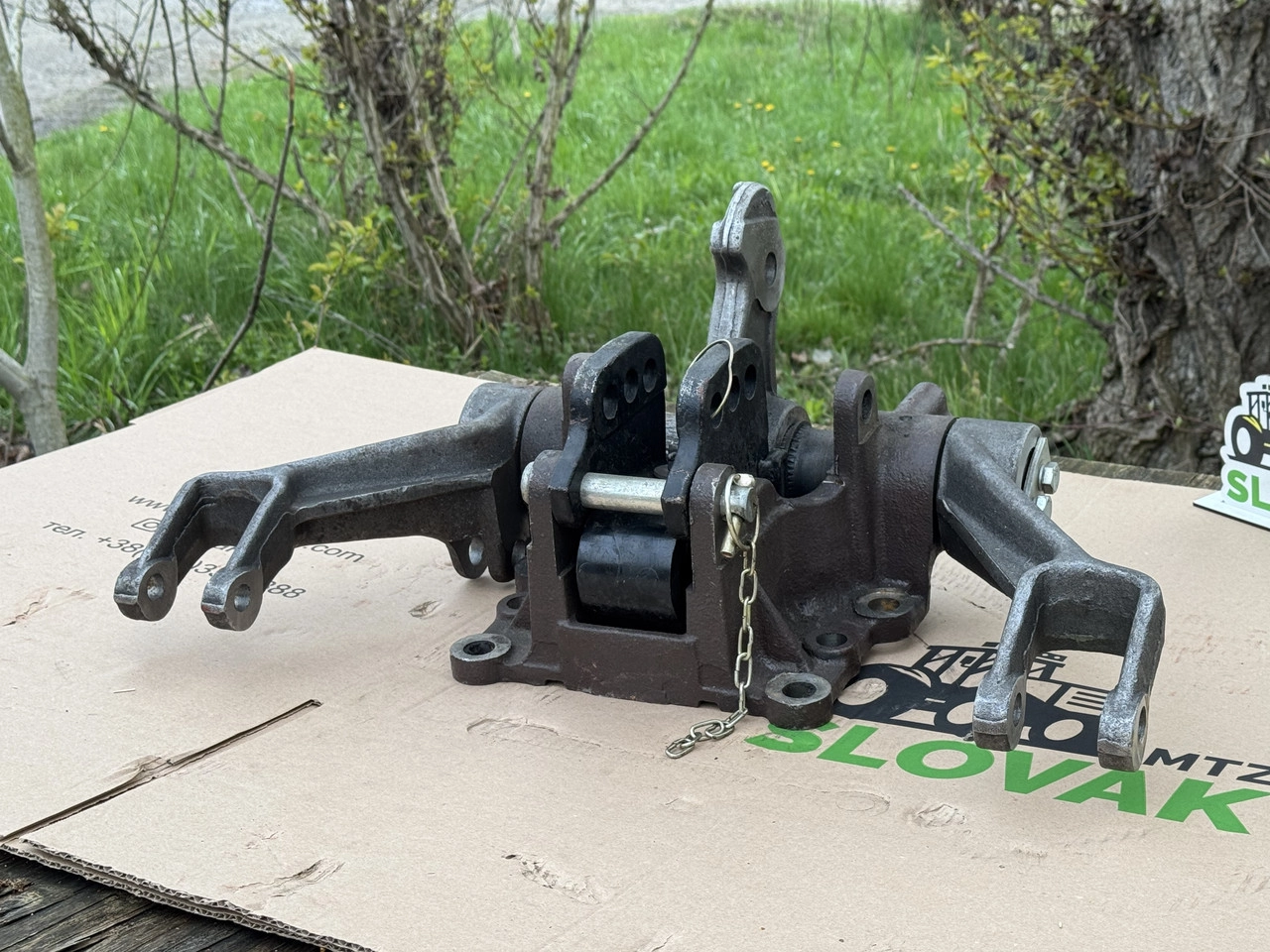

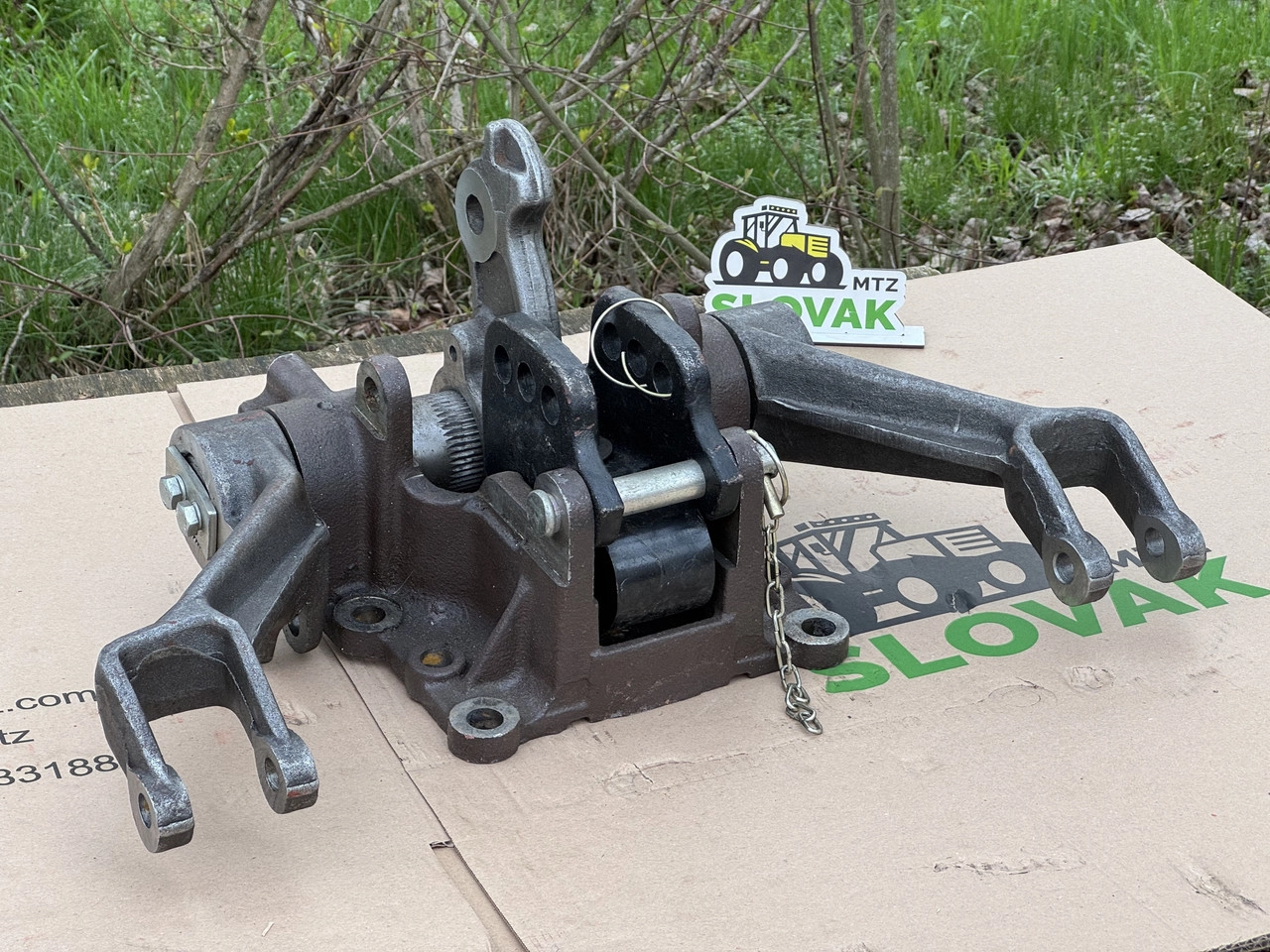

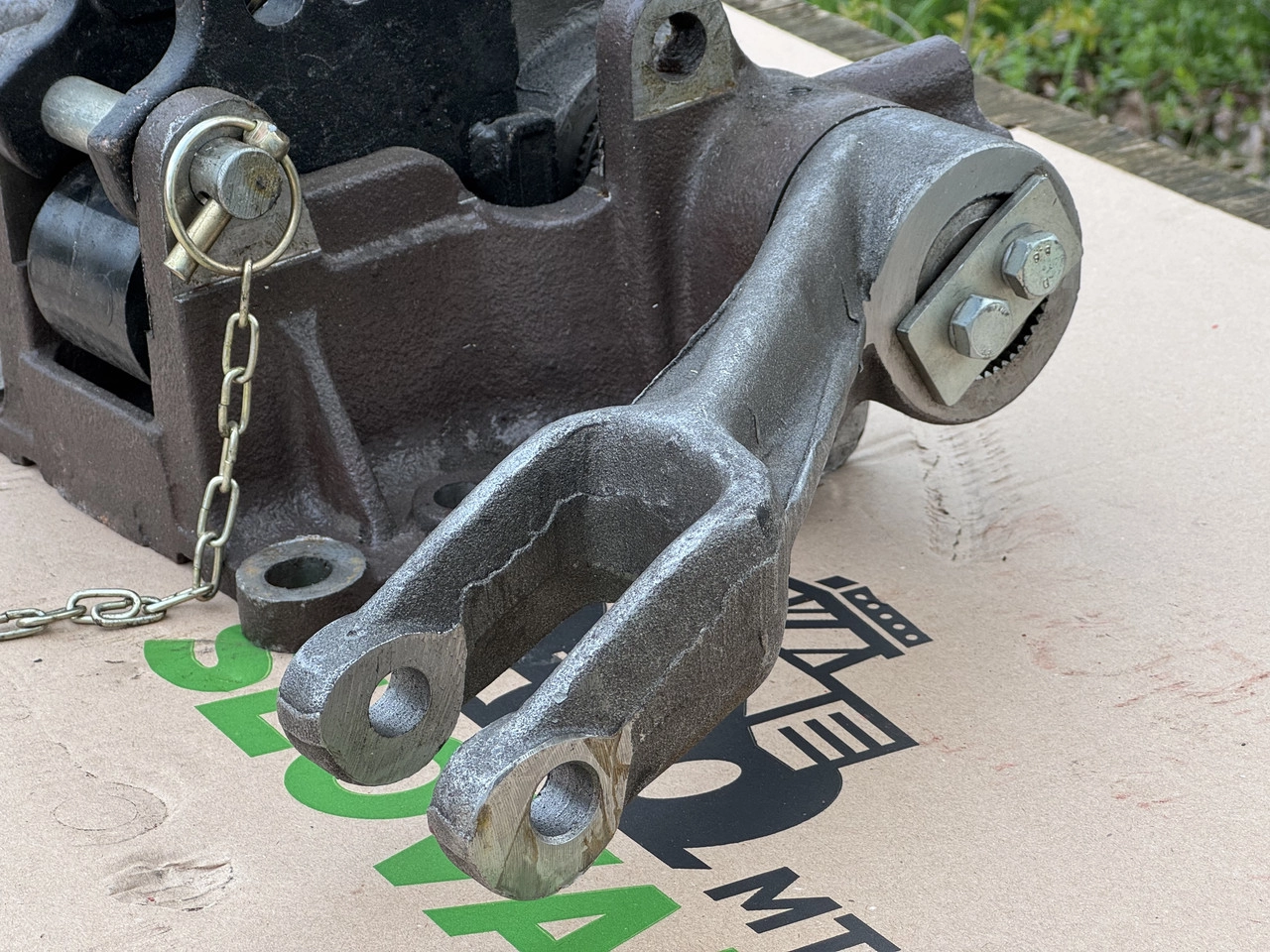

Кронштейн навішування посилений МТЗ “краб” (у зборі з важелями) 70-4605110 (вир-во Україна ELT)

Из чего состоит кронштейн навески МТЗ в сборе? Кронштейн навески МТЗ в сборе с валом и рычагами является тем узлом, благодаря которому осуществляется поднятие и опускание навески. Состоит он из следующих деталей: Кронштейна навески; Поворотного вала; Наружных рычагов поворотного вала; Рычага гидроцилиндра. Кронштейн навески МТЗ представляет собой литую деталь сложной конфигурации с двумя проушинами под поворотный вал и отверстиями под палец регулируемой центральной тяги. Устанавливается кронштейн сзади остова трактора на штифтах и закрепляется болтами. В проушинах запрессованы сменные втулки, в которых поворотный вал навески имеет возможность легко проворачиваться. Смазка сопряжения поворотного рычага с втулками кронштейна навески осуществляется через масленки, ввинченные в проушины. Поворотный вал изготовлен из стали. По его краям выполнены шлицы, для наружных рычагов поворотного вала. В центральной части вала есть аналогичные шлицы для установки рычага гидроцилиндра. Наружные рычаги поворотного вала и рычаг гидроцилиндра своими шлицевыми отверстиями одеваются на поворотный вал. К противоположным концам наружных рычагов присоединяются раскосы навески, а к противоположному концу рычага гидроцилиндра – вилка штока. Кронштейн задней навески МТЗ с рычагами и поворотным валом поставляется в собранном виде для облегчения его установки на трактор. Характерные неисправности, приводящие к замене кронштейна навески МТЗ: Трещины и поломки кронштейна навески; Выработка отверстий в проушинах; Выработка шлицев поворотного вала; Трещины и поломки поворотного вала; Выработка шлицев в рычагах.
